Trzpienie pomiarowe współrzędnościowe do pomiaru położenia i odchylenia kątowego gwintu w obrabianym detalu
Dokładne określenie położenia i odchylenia kątowego osi gwintu wewnętrznego nie jest łatwe do zmierzenia na maszynach pomiarowych 3D.

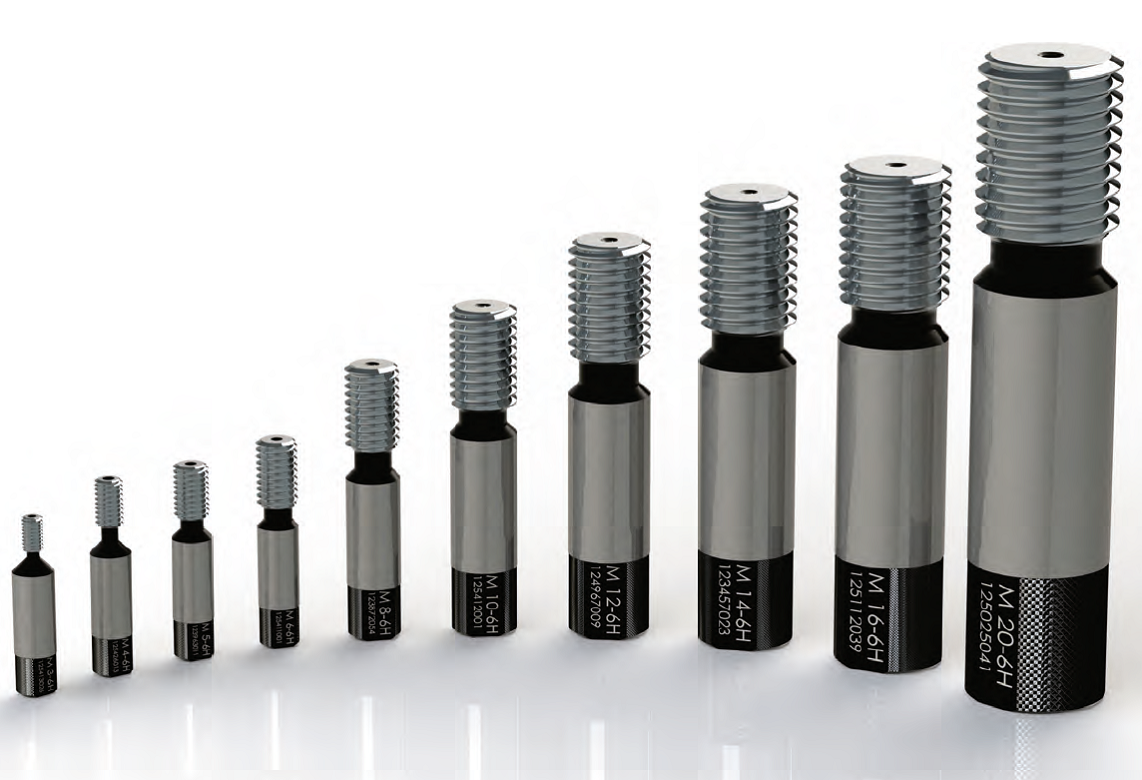

Prostym narzędziem do tego zadania pomiarowego są trzpienie pomiarowe współrzędnościowe, które w celu zapewnienia jak największą współosiowość (części gwintowej do średnicy cylindrycznej) są produkowane w jednym mocowaniu.
Część gwintowa w trzpieniu pomiarowym jest szlifowana ze zdefiniowanym przesunięciem skoku na długości min. 8xP.
Dokładne pozycjonowanie współrzędnościowego trzpienia pomiarowego następuje podczas wkręcania, dzięki podparciu na dwóch bokach zarysu (profilu) gwintu.
Ten dokładny system jest podstawą do określenia położenia i odchylenia osi gwintu.

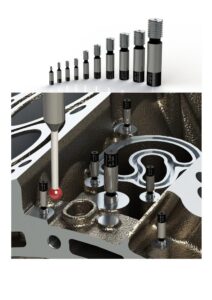

Właściwy pomiar odbywa się poprzez pomiar części cylindrycznej za pomocą sondy pomiarowej.
Współrzędnościowy trzpień pomiarowy jest wkręcany ręcznie (część radełkowana) lub za pomocą klucza płaskiego o odpowiednim rozmiarze.
