POKOLM

SLOTWORX ® HP - narzędzie do obróbki wysokowydajnej High Performance

Główne zalety:

• obróbka High Feed z dużymi posuwami (HF),
• prędkości skrawania do Vc=300m/min

Cechy narzędzia:

• rzeczywisty promień naroża R2 – umożliwia obróbkę 3D
• 3º wyluzowanie pozycji płytki (Kappa 93º), przydatne na dużych wysięgach
• 11º wyluzowania dla optymalnej obróbki stali hartowanych
• negatywowe gniazdo płytki dla zapewnienia lepszej stabilności w obróbce
• cyrkulacyjne lub wgłębne osiowe zagłębianie
• do obróbki stali, stali hartowanych, żeliwa, grafitu (płytka z pokryciem diamentowym)

Konstrukcja głowicy oparta jest o system kieszeniowej obsady płytek, który zapewnia umieszczenie płytki skrawającej w pasowanej kieszeni wykonanej w korpusie głowicy. Dzięki takiej formie pozycjonowania płytki siły skrawania nie przenoszą się na śrubę mocującą i gwint lecz na korpus głowicy. Negatywowe ustawienie płytki w gnieździe w przypadku zastosowania w obróbce HP zapewnia większą stabilność obróbczą narzędzia. Kąt Kappa 93º zapewnia obniżenie sił promieniowych podczas frezowania rowków i ścian do kąta prostego. Płytki skrawające wykonane zostały z węglika spiekanego w gatunku HSC05 co pozwala na zastosowanie wysokich prędkości skrawania w strategii HSC oraz wydajnej obróbki stali hartownych. Zastosowanie pokryć PVTI, PVTiH oraz PVDIaN daje możliwość wydajnego wykorzystania narzędzia w materiałach takich jak: stale, żeliwa, stale hartowane czy stopy nieżelazne. Zastosowany rzeczywisty promień płytki R2 daje szersze możliwości jego wykorzystania. Dzięki pełnemu promieniowi SLOTWORX ® HP posiada geometrię narzędzia torusowego i świetnie sprawdza się przy obróbce 3D.

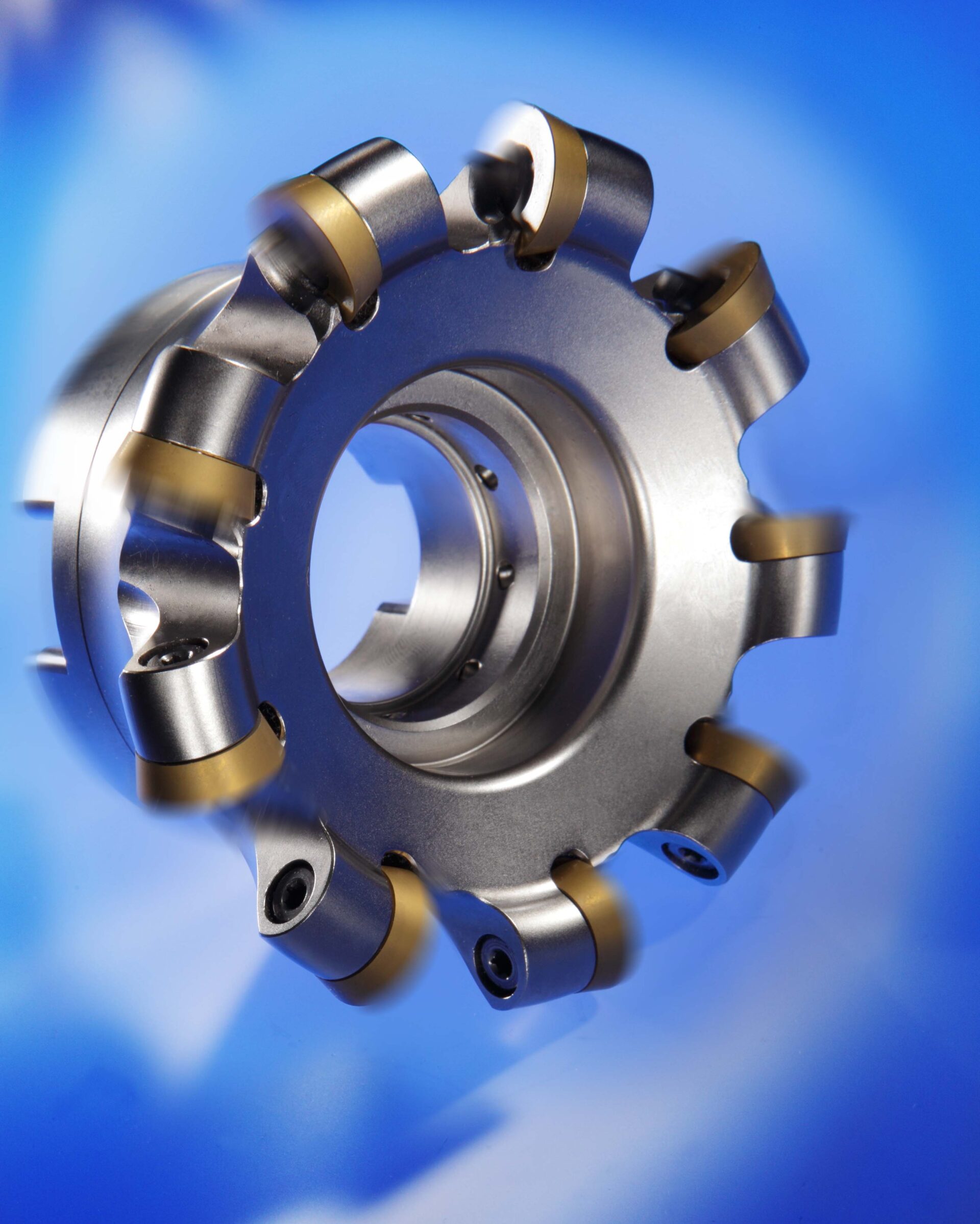

Głowica Quadworx ® - niezastąpiona podczas obróbki zgrubnej HF (High Feed) z kieszeniową konstrukcją gniazda płytki

Ze względu na przewagę sił osiowych podczas obróbki, bardzo dobrze sprawdza się w obróbce na dużym wysięgu (do 7D). Główne zalety:

• obróbka High Feed z dużymi posuwami (HF) do fz=2.8mm/ostrze
• płytka 4-ostrzowa dla wysokiej produktywności,
• doskonałe odprowadzanie wióra zapewnia lekką pracę nawet przy wysokich posuwach i dużych głębokościach warstwy skrawania,
• opatentowany kieszeniowy system obsady płytek zapewnia doskonałe mocowanie gwarantuje stabilność obróbki nawet podczas obróbki przerywanej,
• praca na dużych wysięgach do 7D
• Rp – teoretyczny promień naroża

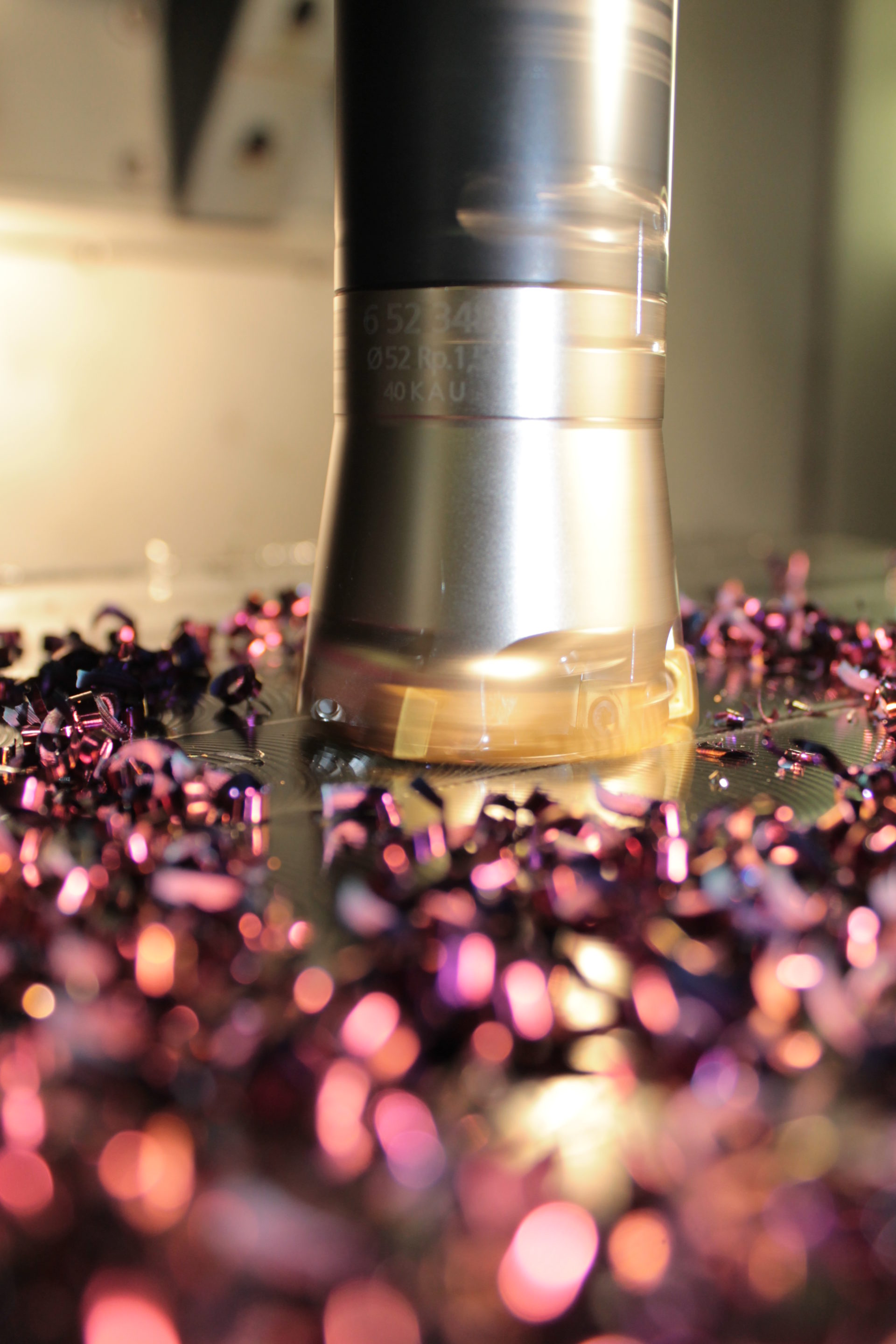

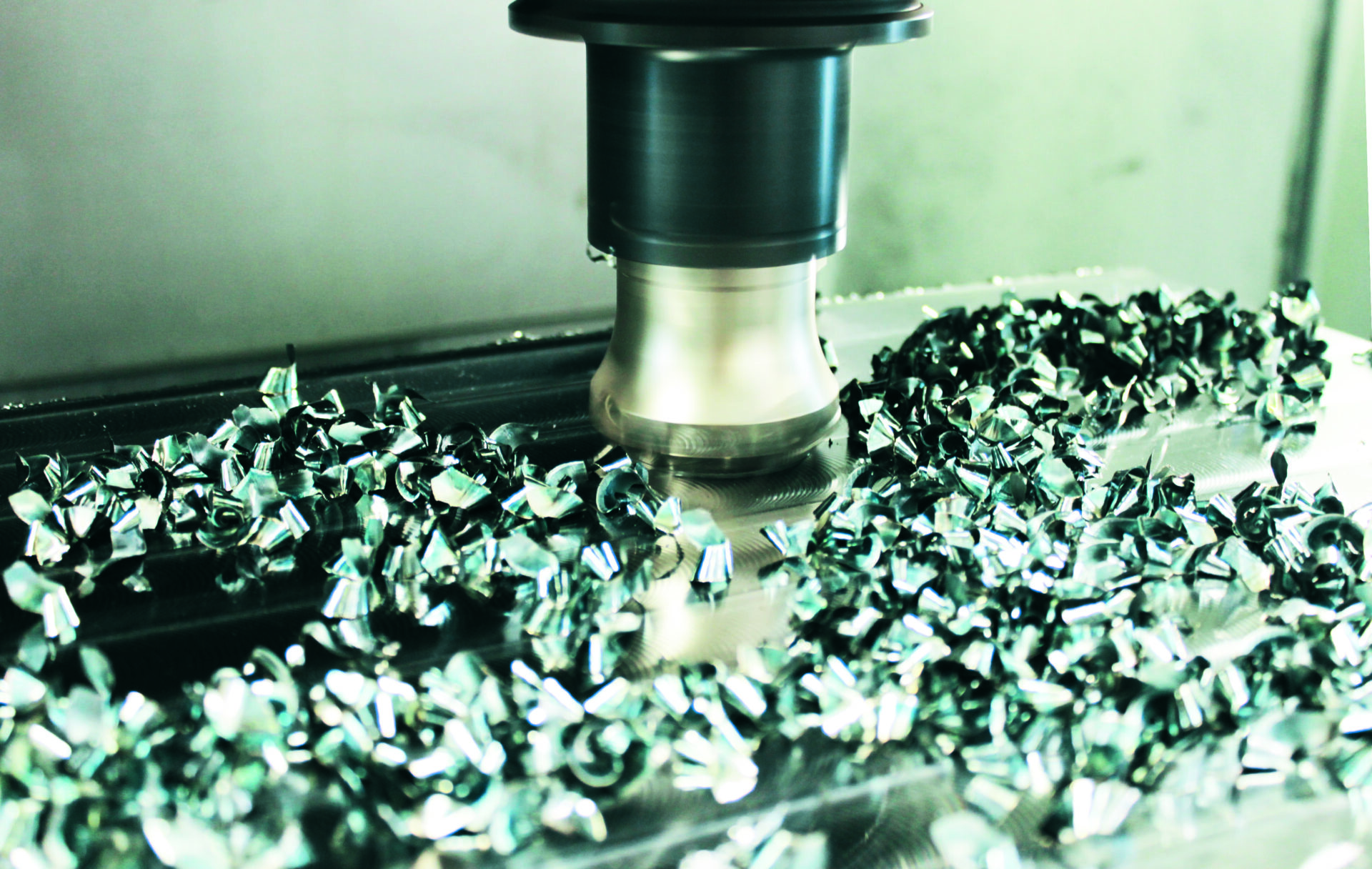

Mirroworx® - głowica frezarska do planowania

Mirroworx® – głowica frezarska do planowania, zaprojektowana w celu uzyskiwania całkowicie gładkich Rz < 2.5mm i płaskich, dzięki czemu eliminujemy proces szlifowania.

Głowica posiada jedynie dwie płytki i prosty system regulacji położenia płytek w gnieździe (śrubki regulujące) w celu zapewnienie cichej pracy, a przede wszystkim uzyskiwania płaskości powierzchni w zakresie μm.

Frez Mirroworx® jest dedykowany do wszelkich powierzchni zamykających, dużych płaszczyzn oraz elementów podatnych na drgania – wszędzie tam gdzie chcemy uzyskać bardzo wysoką dokładność i płaskość obrabianych powierzchni.

Frezowanie z posuwem 10.000 mm/min i wydatkiem wióra na poziomie 90.000cm² zwiększy produktywność każdego przedsiębiorstwa.

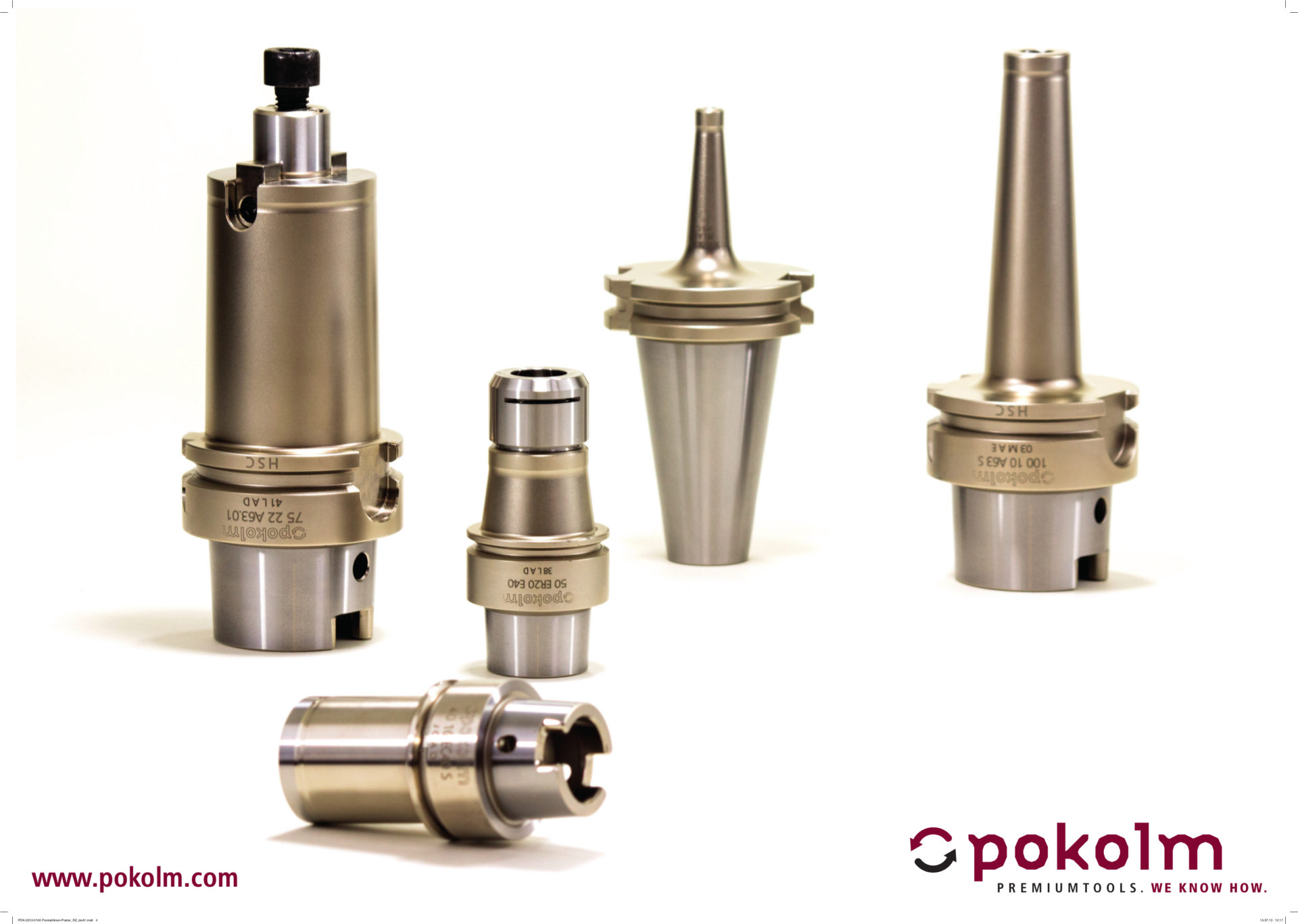

Uchwyty COOLCAP® (termokurczliwe i Weldon)

Uchwyty COOLCAP® (termokurczliwe i Weldon) – gwarancja optymalnego i efektywnego procesu.

Innowacyjne rozwiązanie oprawek termicznych z wewnętrznym chłodzeniem dedykowane do narzędzi bez wewnętrznego chłodzenia.

Dzięki specjalnym kanałom chłodzącym oraz odpowiednich nakrętek (SR1 A… do powietrza i mgły olejowej oraz SR1 S… do emulsji) uzyskujemy tzw. chłodzenie płaszczowe (wzdłuż narzędzia).

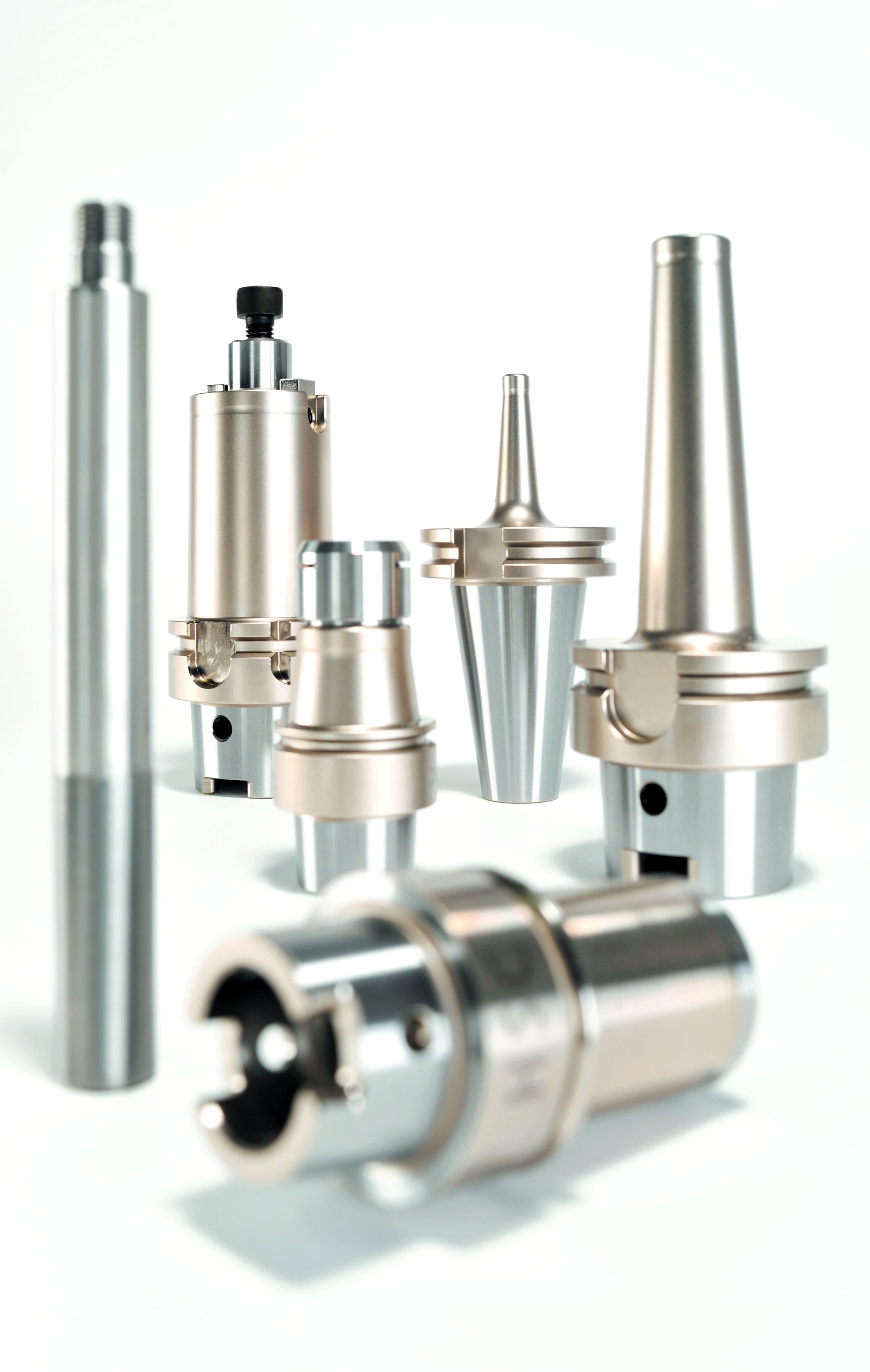

Uchwyty w różnych długościach dostępne ze stożkiem

• HSK63-A i HSK100-A dla zakresu od Ø6-Ø16
• SK40 DIN69871A dla zakresu od Ø6-Ø16

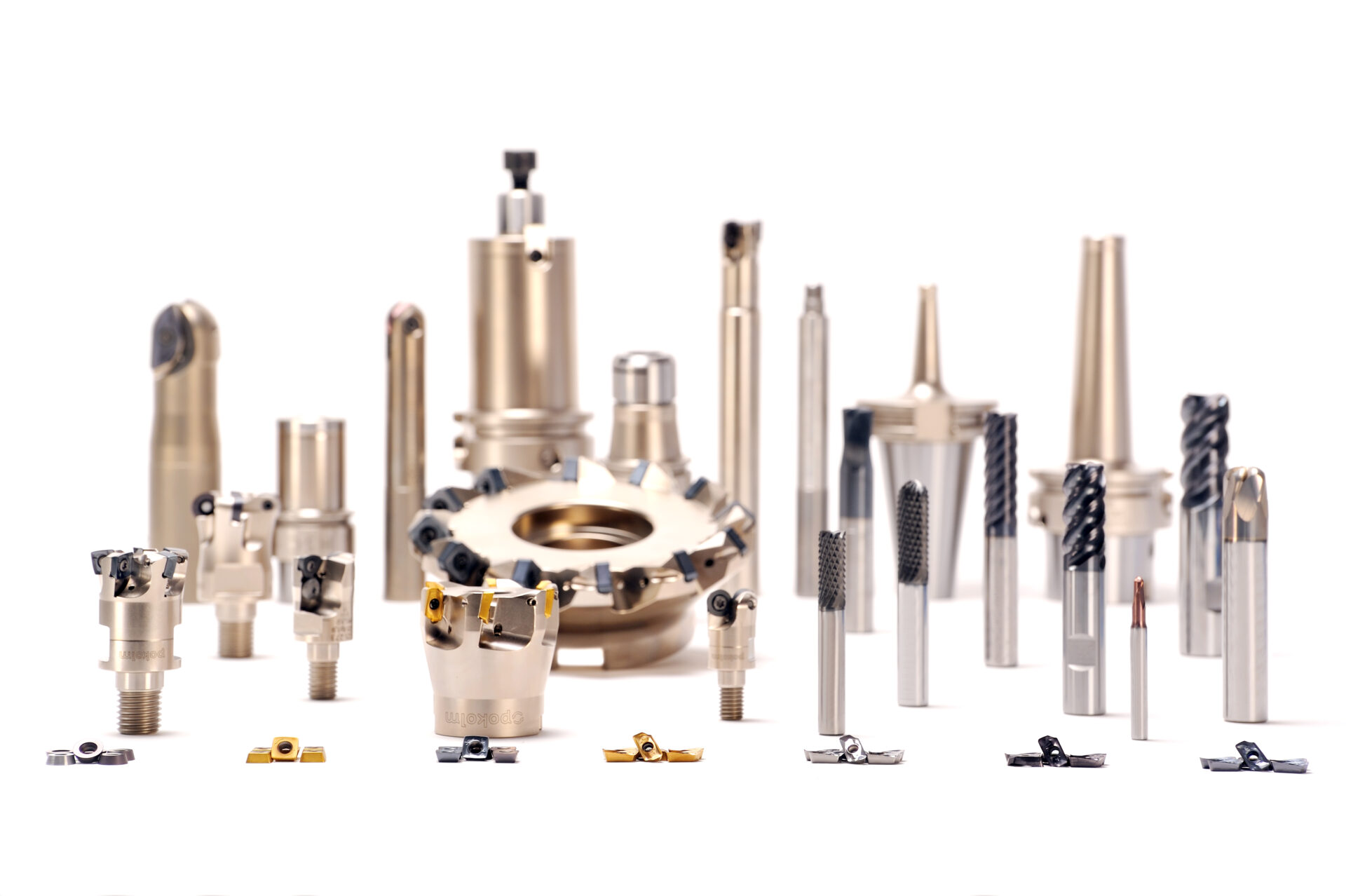

Narzędzia skrawające Pokolm dotyczące frezowania

Katalogi, ulotki oraz dane techniczne produktów firmy Pokolm z działu frezowania.
